4J50
- 鐵鎳定膨脹合金是通過調(diào)整鎳含量而獲得在給定溫度范圍內(nèi)能與膨脹系數(shù)不同的軟玻璃和陶瓷匹配的一系列定膨脹合金.該合金很容易進(jìn)行冷、熱加工。熱加工溫度不宜過高，加熱時(shí)間不宜過長，應(yīng)避免在含硫的氣氛中加熱。當(dāng)帶材冷應(yīng)變率大于75%時(shí)，退火后會(huì)引起塑性各向異性。冷應(yīng)變率在10%～15%，加熱到950～1050℃時(shí)（在釬焊過程中不可避免）晶粒顯著長大，致使合金塑性降低，對(duì)于薄的截面還可能喪失金屬的真空氣密性。因此成品的最終應(yīng)變率應(yīng)控制在60%左右。

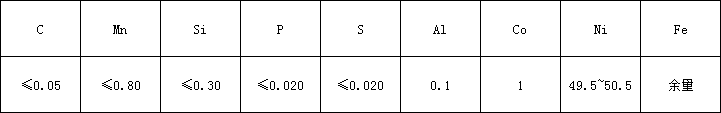

化學(xué)成分：
物理性能:

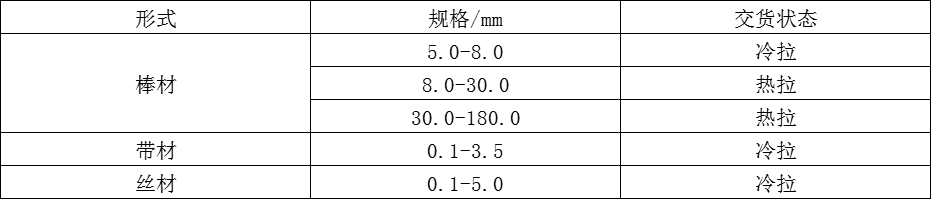

供貨形式：
焊接性能：
該合金具有良好的焊接性能，可釬焊和點(diǎn)焊。該合金與軟玻璃等材料封接前應(yīng)進(jìn)行預(yù)氧化處理。
熱處理工藝：
消除應(yīng)力退火、中間退火及預(yù)氧化處理。消除零件在機(jī)械加工后的殘存應(yīng)力要進(jìn)行消除應(yīng)力退火：430～540℃，保溫1～2h,爐冷或空冷。為消除合金在冷軋、冷拔、冷沖壓過程中引起的加工硬化現(xiàn)象，以利于繼續(xù)加工。工件需在真空或保護(hù)氣氛中，加熱到700～800℃，保溫30～60min，然后爐冷、空冷或水淬。該組合金作封接材料使用時(shí)，在封接前應(yīng)進(jìn)行預(yù)氧化處理。使合金表面生成一層厚度均勻、致密的氧化膜。零件在1100℃下，在飽和濕氫中，加熱30min，然后在大約800℃的空氣中氧化5～10min。零件的增重在0.1～0.3mg/cm2為適宜。
表面處理工藝：
在熱處理、焊接或玻封之前，必須清除金屬表面污物、油脂。氧化層嚴(yán)重時(shí)可采用噴砂或先在熔融堿液中浸泡，然后再酸洗。輕微氧化皮可用25%鹽酸溶液在70℃下酸洗。
切削加工與磨削性能：
該合金切削加工特性和奧氏體不銹鋼相似。加工時(shí)采用高速鋼或硬質(zhì)合金刀具，低速切削加工，切削時(shí)可使用冷卻劑。磨削性能良好。
應(yīng)用領(lǐng)域：該合金是電真空工業(yè)中廣泛使用的封接結(jié)構(gòu)材料。
