Incoloy901
- 是以Fe-43Ni-12Cr為基，加入鈦、鋁及相等強化元素的奧氏體型時效硬化合金，并含有微量的硼和較低的碳，經(jīng)亞穩(wěn)的γ"[Ni3(Ti、Al)]相彌散強化，微量的鋁可抑制γ"向η-Ni3Ti相的轉(zhuǎn)化。合金在650℃以下具有較高的屈服強度和持久強度，760℃以下抗氧化性良好，長期使用組織穩(wěn)定。該合金是早期發(fā)展的較成熟的合金，廣泛用于制造在650℃以下工作的航空及地面燃?xì)鉁u輪發(fā)動機的轉(zhuǎn)動盤形件（渦輪盤、壓氣機盤、軸頸等）、靜結(jié)構(gòu)件、渦輪外環(huán)及緊固件等零部件。
該合金在國外廣泛用于航空發(fā)動機及地面燃?xì)鉁u輪上在650℃以下工作的轉(zhuǎn)動件和緊固件，使用壽命較長。國內(nèi)也已在航空發(fā)動機上使用，是經(jīng)過使用考驗的成熟合金。合金鍛造進，若工藝參數(shù)選擇或操作不當(dāng)時，其性能會顯示明顯的方向性，并可能引起缺口敏感，但只要嚴(yán)格工藝，就不會出現(xiàn)此現(xiàn)象。該合金膨脹系數(shù)接近鐵素體型熱強合金鋼，使得兩種材料能夠連接面對熱賬沒有特殊規(guī)定。
各國牌號：
Incoloy901(美國),Nimonic901(英國),Z8NCDT42(法國)，2.4662(德國)，GH2901（中國）

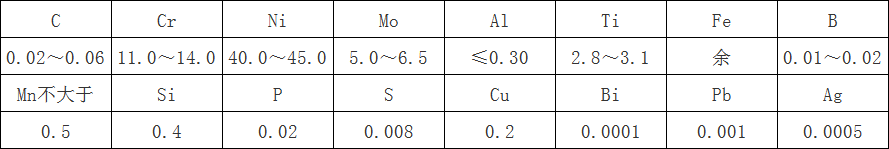

化學(xué)成分：
熱處理制度：1090℃±10℃，2～3h，水冷或油冷+775℃±5℃，4h，空冷+700～720℃，24h，空冷。
品種規(guī)格與狀態(tài)：可以供應(yīng)各種盤形鍛件、軋環(huán)件、棒材及其他鍛件。供應(yīng)狀態(tài)可經(jīng)熱處理交貨或不經(jīng)熱處理交貨。
熔煉與鑄造工藝：合金采用真空感應(yīng)加真空電弧重熔的雙聯(lián)工藝生產(chǎn)，也可采用真空感應(yīng)加電渣重熔工藝。
